由于MAX810L的复位门槛电平为4.65V，因此其RESET端输出为
高电平，迫使Q1关断，从而使负载与输入电源断开。MAX668通过外部反馈电阻网络设定5V输出电压。当输出电压超MAX810L的复位门槛电平时，其内部单稳电路开始工作并延时约240ms。之后，MAX810L的输出变低，使Q1导通。Q1导通之后，MAX810L一直监测输出电压以确定输出是否过流。过载将会导致输出电压下降，当它低于MAX810L门槛电平时，MAX810L的输出经过20μs的延迟后由高变低
，从而关断Q1并使负载断开。由于MAX668的升压作用，MAX810电源端电压又会高于其门槛电平，240ms的复位延迟时间后，MAX810L输出再次由高变低，开通Q1并自动再次连通负载。上述过程会一直周期性重复下去，除非移去多余负载或将MAX668关闭使其停止工作。因此MAX810L和开关Q1一起构成了一个固态开关（电子保险丝）。保险丝保险丝MAX810L（功耗器件）具有非平衡推挽输出级。当对外
输出电流时，它等效于一个6kΩ电阻；当从外汲取电流时，它等效于一个125Ω的电阻。当导通或关断Q1时，由于MAX810L的电阻阻止了Q1的密勒电容和栅源电容快速充放电，因此使开关瞬态过程得以减慢。假定Q1总的等效电容为5000pF时，则MAX810汲取电流时（等效于125Ω电阻）大电流三极管的RC电路的时间常数约为0.6μs。整个导通过程电压瞬态响应时间大约为10RC=6μs。完全关断同样开关Q1
的时间大约是完全导通时间的48倍。当外部负载或C2在启动瞬间要汲取较大电流时，快速导通Q1可能使MAX810输入电压低于其复位门槛电压从而导致复位出现，因此在图2基础上再增加一RC网络以减缓其开通过程，合适地选择R、C可使负载连接过程延续到几个MAX668开关工作周期，使MAX668的输出电压一直高于MAX810的复位门槛电压。假如R、C使Q1的导通时间延长，同时也延长了关断时间。因此需要在电阻上
并联一肖特基二极管，以加速当负载过载时关闭Q1的进程。为了获得增强型通道及较低的导通电阻，上述电路均需要采用逻辑电平控制的P沟道MOSFET，如果Q1的导通电阻值较大且在其两端产生较大的压降（特别是低输出电压应用场合或负载离电源的距离较远时），则应该从Q1漏极端反馈电压调节输出。设计电路时，必须小化寄生参数同时仔细考虑电路布局。利用一个SOT23封装的低电压模拟开关（MAX4544）可实现上述远
端调节，该开关受控于MAX810L的输出，

温度保险丝又分为低熔点合金形与感温触
发形还有记忆合金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电电器温升的升高，不会理会电路的工作电流大小。其工作原理不同于"限流保险丝"）。按使用范围分，可分为：电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。按体积分，可分为：大型、中型、小型及型。温度保险丝温度保险丝按额定电压分，可分为：
高压保险丝、低压保险丝和电压保险丝。按分断能力分，可分为：高、低分断能力保险丝。按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险丝、裹敷式保险丝、贴片式保险丝。按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险
丝（一般用FF表示）。按标准分，可分为：欧规保险丝、美规保险丝、日规保险丝。按类型分，可分为：电流保险丝（贴片保险丝、型保险丝、插片保险丝、管状保险丝），温度保险丝（RH[方块型]、RP[电阻型]、RY[金属壳]），自恢复保险丝（插件、叠片、贴片）。按尺寸可分为：贴片型0603，0805，1206，1210，1812，2016，2920；非贴片型Φ2.4×7，Φ3×7，Φ3.6×10，Φ4.5×
15，Φ5.0×20，Φ5.16×20，Φ6×25，Φ6×30，Φ6×32，Φ8.5×8，Φ8.5×8×4，Φ10×38，Φ14×51。自复保险丝零功率电阻低：自复保险丝自身阻抗较低，正常工作时功率损耗小，表面温度低。过流保护速度快：自复保险丝由于自身材料特性，过流状态响应速度比其它过流保护装置快得多。自锁运行：自复保险丝在过流保护状态，以极小的电流锁定在高阻状态，只有切断电源或过电流消失后，才会
恢复低阻状态。自动复位：自复保险丝在起到过流保护作用后（故障排除）自行复位，无需进行拆换。耐大电流：自复保险丝有极好的耐大电流能力，有的规格可承受100A电流冲击。应用：PPTC的应用范围很广，可以用在各种电子产品、通讯产品、电源供应器等。相关说明编辑1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。大多数传统的保险丝其采用的材料具有较低的熔化温度。

熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。高熔点材料如铜、银，其熔点高，不容易熔
断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。熔断器有各种不同的熔断特性曲线，可以适用于不同类型保护对象的需要。安秒特性：熔断器的动作是靠熔体的熔断来实现的，熔断器有个非常明显的特性，就是安秒特性。对熔体来说，其动作电流和动作时间特性即熔断器的安秒特性，也叫反时延
特性，即：过载电流小时，熔断时间长；过载电流大时，熔断熔断器（图6）熔断器（图6）时间短。对安秒特性的理解，我们从焦耳定律上可以看到Q=I2*R*T，串联回路里，熔断器的R值基本不变，发热量与电流I的平方成正比，与发热时间T成正比，也就是说：当电流较大时，熔体熔断所需的时间就较短。而电流较小时，熔体熔断所需用的时间就较长，甚至如果热量积累的速度小于热扩散的速度，熔断器温度就不会上升到熔点，熔断器甚
至不会熔断。所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。因此，每一熔体都有一小熔化电流。相应于不同的温度，小熔化电流也不同。虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。一般定义熔体的小熔断电流与熔体的额定电流之比为小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。从这里可以看出，熔断器的短路保
护性能，过载保护性能一般。如确需在过载保护中使用，需要仔细匹配线路过载电流与熔断器的额定电流。例如：8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。

熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大
容量的电动机和照明干线，则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器熔体的额定电流可按以下方法选择：1、保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。2、保护单台长期工作的电机熔体电流可按大起动电流选取，也可按下式选取：IRN≥(1.5
～2.5)IN式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。3、保护多台长期工作的电机（供电干线）IRN≥(1.5～2.5)INmax+ΣININmax-容量大单台电机的额定电流。ΣIN其余.电动机额定电流之和。主要分类熔断器根据使用电压可分为高压熔断器和低压熔断器。熔断器（图8）熔断器（图8）根据保护对象可分为保

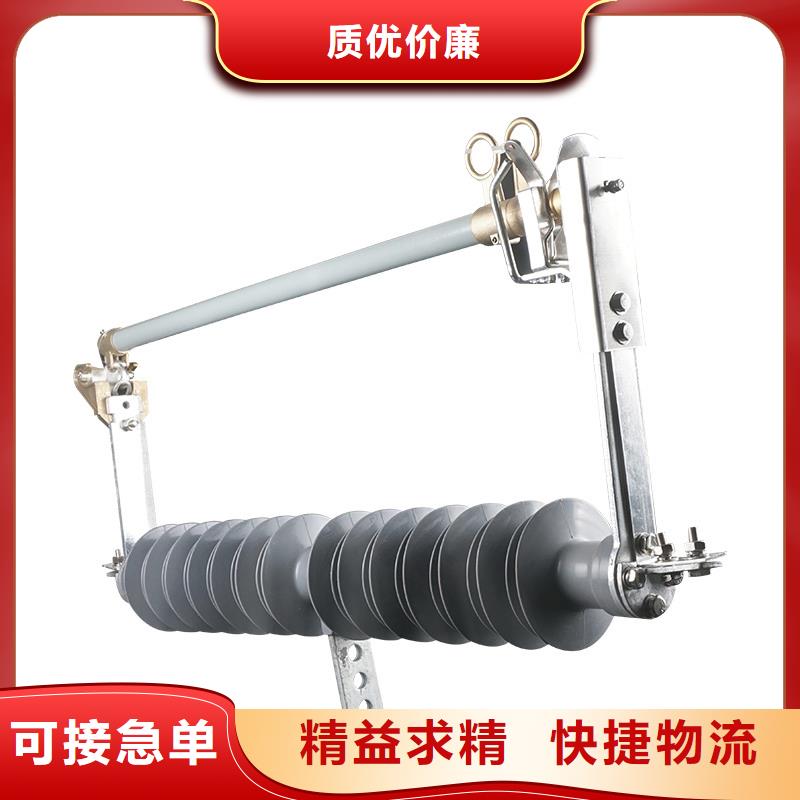

护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。敞开式熔断器结构简单熔体完全暴露于空气中由瓷柱作支撑，没有支座，适于低压户外使用。分断电流时在大气中产生较大的声光。半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中适于低压户内使
用。分断电流时所产生的声光被瓷盒挡住。管式熔断器的熔体装在熔断体内。然后插在支座或直接连在电路上使用。熔断体是两端套有金属帽或带有触刀的完全密封的绝缘管。这种熔断器的绝缘管内若充以石英砂，则分断电流时具有限流作用，可大大提高分断能力故又称作高分断能力熔断器。若管内抽真空则称作真空熔断器。

---
